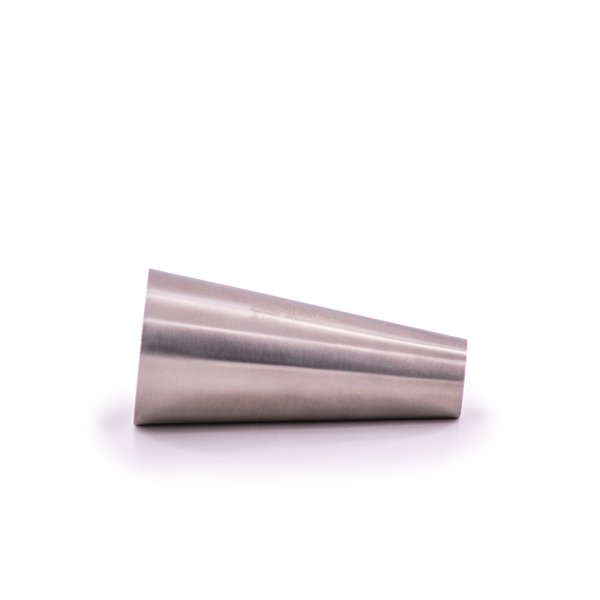

Butt Weld Concentric Reducer
- Available in 304 and 316L
- 3-A Sanitary Standard
Butt Weld Concentric Reducers connect process lines with different diameters on the same axis. The connection is permanently secured via weld. View more of our butt weld reducers here.
Size (Tube OD) |
Part Number | Dimensions | ||||||
304L | 316L | A | B | C | Wall | |||
3/4" | x | 1/2" | -- | 31W6P-075050 | 1.000 | 0.750 | 0.500 | 0.065 |
1" | x | 1/2" | -- | 31W6P-100050 | 1.000 | 1.000 | 0.500 | 0.065 |
1" | x | 3/4" | -- | 31W6P-100075 | 1.000 | 1.000 | 0.750 | 0.065 |
1-1/2" | x | 1/2" | -- | 31W6P-150050 | 4.000 | 1.500 | 0.500 | 0.065 |
1-1/2" | x | 3/4" | -- | 31W6P-150075 | 2.000 | 1.500 | 0.750 | 0.065 |
1-1/2" | x | 1" | 31W4P-150100 | 31W6P-150100 | 2.000 | 1.500 | 1.000 | 0.065 |
2" | x | 1/2" | 31W4P-200050 | 31W6P-200050 | 6.000 | 2.000 | 0.500 | 0.065 |
2" | x | 3/4" | 31W4P-200075 | 31W6P-200075 | 5.000 | 2.000 | 0.750 | 0.065 |
2" | x | 1" | 31W4P-200100 | 31W6P-200100 | 4.000 | 2.000 | 1.000 | 0.065 |
2" | x | 1-1/2" | 31W4P-200150 | 31W6P-200150 | 2.000 | 2.000 | 1.500 | 0.065 |
2-1/2" | x | 1" | 31W4P-250100 | 31W6P-250100 | 6.000 | 2.500 | 1.000 | 0.065 |
2-1/2" | x | 1-1/2" | 31W4P-250150 | 31W6P-250150 | 4.000 | 2.500 | 1.500 | 0.065 |
2-1/2" | x | 2" | 31W4P-250200 | 31W6P-250200 | 2.000 | 2.500 | 2.000 | 0.065 |
3" | x | 1 " | 31W4P-300100 | 31W6P-300100 | 8.000 | 3.000 | 1.000 | 0.065 |
3" | x | 1-1/2" | 31W4P-300150 | 31W6P-300150 | 6.000 | 3.000 | 1.500 | 0.065 |
3" | x | 2" | 31W4P-300200 | 31W6P-300200 | 4.000 | 3.000 | 2.000 | 0.065 |
3 " | x | 2-1/2" | 31W4P-300250 | 31W6P-300250 | 2.000 | 3.000 | 2.500 | 0.065 |
4" | x | 1" | 31W4P-400100 | 31W6P-400100 | 12.000 | 4.000 | 1.000 | 0.083 |
4" | x | 1-1/2" | 31W4P-400150 | 31W6P-400150 | 10.000 | 4.000 | 1.500 | 0.083 |
4" | x | 2" | 31W4P-400200 | 31W6P-400200 | 8.000 | 4.000 | 2.000 | 0.083 |
4" | x | 2-1/2" | 31W4P-400250 | 31W6P-400250 | 6.000 | 4.000 | 2.500 | 0.083 |
4" | x | 3" | 31W4P-400300 | 31W6P-400300 | 4.000 | 4.000 | 3.000 | 0.083 |
6" | x | 2" | 31W4P-600200 | 31W6P-600200 | 5.500 | 6.000 | 2.000 | 0.109 |
6" | x | 3" | 31W4P-600300 | 31W6P-600300 | 5.500 | 6.000 | 3.000 | 0.109 |
6" | x | 4" | 31W4P-600400 | 31W6P-600400 | 5.500 | 6.000 | 4.000 | 0.109 |
8" | x | 3" | 31W4P-800300 | 31W6P-800300 | 6.000 | 8.000 | 3.000 | 0.109 |
8" | x | 4" | 31W4P-800400 | 31W6P-800400 | 6.000 | 8.000 | 4.000 | 0.109 |
8" | x | 6" | 31W4P-800600 | 31W6P-800600 | 6.000 | 8.000 | 6.000 | 0.109 |
